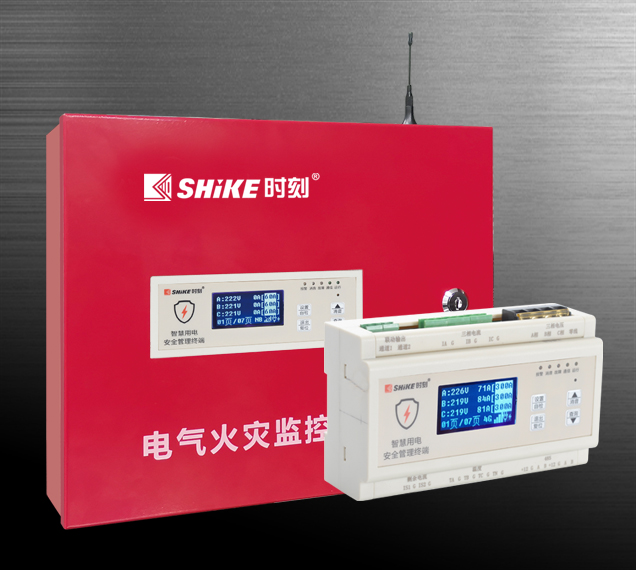

SK-6100C智慧用電安全管理終端(三相)
- 功能特點
- 技術參數
- 系統拓?fù)鋱D
- 文檔下載
工業級應用設計
• 采用高性能工業級無線模塊
• 采用高性能工業級增強型處理器,運算精度更高、速度更快
• 采用專業的計量芯片
• 網絡同步時間
• 采用ABS阻燃外殼
• 模塊化設計:可更換模塊,保持產品較高通用性的同時提供產品的多樣化配置
• 高清LCD顯示屏:采用全漢字菜單式,屏幕顯示分辨率128x64,LCD顯示屏低功耗高亮度,支持本機及網絡事件顯示操作,清晰直觀
• 通訊方式豐富:485總線通訊、NB-IOT/4G無線通訊三種模式可選
• 采用工業端子接口,適用于大型商場、學校、醫院、銀行、賓館、等領域,勞動力密集型企業、木材加工等工業現場
• 提供RS485接口,可擴展對接第三方設備,可直接與配套監控器通訊
• 支持串口軟件升級和遠程維護
穩定可靠
• WDT看門狗設計,保證系統穩定
• 輸入電源具有過流保護和過壓保護
• 支持備電功能,自動實現主備電切換,具有電池管理功能,可上報市電斷開的信息
• 監控控制分勵脫扣輸出:當剩余電流值或溫度值超過預設參數,監控器可自動通過分勵脫扣裝置使開關脫扣
標準易用
• 標準導軌安裝,底座有導軌卡扣,可通過35mm標準導軌安裝,方便快捷
• 操作級別:兩級操作級別,最低級消音、查詢、接警、自檢,其他操作需要更高級別權限,向下兼容。符合GB14287.1-2014 4.8規定
• 采用AC220V/50Hz交流電供電,在AC187和AC242條件下能正常工作,符合GB14287.1-2014 4.15/5.17規定
• 監控(閾值)報警:
1)剩余報警閾值20mA~1000mA,響應時間<30s;
溫度報警閾值45℃~140℃,響應時間<40s
2)檢測到相應數據超出閾值發出報警,發出聲光、報警部位、時間;報警狀態顯示閾值并保持直到手動復位,顯示剩余電流,手動消音提示
。報警信息優先于故障信息顯示。
3)音響正前1m 70dB~115dB
4)剩余電流連接線<3m
5)手動復位后仍存在的超出閾值的情況,剩余電流重新建立<20s;溫度閾值建立<10s
•符合
GB14287.1-2014 4.3/5.2,
GB14287.2-2014
5.3/6.3/5.7/6.5/5.8/6.6,
GB14287.3-2014 5.3/6.3/5.7/6.5規定
功能強大
• 數據檢測,全面覆蓋:24
小時實時監測,實時顯示剩余電流、溫度、電壓、電流、功率、功率因數等參數,起到預警功能,可選配電弧檢測
• 報警設置及提示:支持對參數以及各回路信息和狀態進行設定,具有過壓欠壓、剩余電流、過溫度報警、遠程監控等功能,報警時系統主動發出聲光報警信號,自動跳轉報警界面,并按順序記錄報警信息
• 查詢功能齊全:支持實時報警/故障/實時數據信息、歷史事件記錄查詢,歷史紀錄查詢直接顯示當前所有報警和故障的詳細信息
• 自檢功能:在執行自檢期間,與其連接的外接設備不會動作。監控設備自檢時間不超過1min且能手動停止自檢功能;監控設備的自檢不影響非自檢部位的報警功能
• 提供剩余電流通道2路,溫度報警通道5路,電壓檢測通道3路,電流檢測通道3路
• 云端管理功能,無需安裝繁瑣APP,只需通過微信小程序即可實時監控電源狀態,快速處理故障信息確保用電安全。全程智能化管理,電腦云端監控,具備本機和遠程雙模式設置參數、消音、接警、自檢等操作功能
• 剩余電流檢測范圍:兩路10-6000mA
• 剩余電流報警范圍:20-1000mA
• 剩余電流精度:1mA
• 剩余電流響應時間: < 10s
• 溫度測量范圍: 數字0℃~125℃;模擬0℃~140℃
• 溫度報警范圍:45℃-140℃
• 溫度精度:數字0.1℃;模擬1℃
• 溫度響應時間:< 5s
• 電流測量:0.5A-655A
• 電壓測量: 0-1000V
• 電流響應時間:< 10s
• 電壓響應時間:< 10s
• 電源輸入:AC220V
• 滿負載功率:< 0.66W
• 顯示分辨率:128x64
• 通信方式: NB-IOT/4G/485
• 使用溫度:-10℃ - 85℃
• 使用濕度:0% - 90%無結露
• 保存濕度: 0% - 95%無結露
• 顯示方式: 液晶屏(2.7英寸)
•
輸出: ①2路繼電器聯動;②10V直流電源輸出
• 蓄電池: 3.7V
• 通道:剩余電流通道:2路;溫度報警通道:5路;電壓檢測通道:3路;電流檢測通道:3路
• 安裝方式: 35mm標準導軌安裝
